Newid Terfyn Uchel Addasadwy DXZ

Cyflwyniad Cynnyrch ：

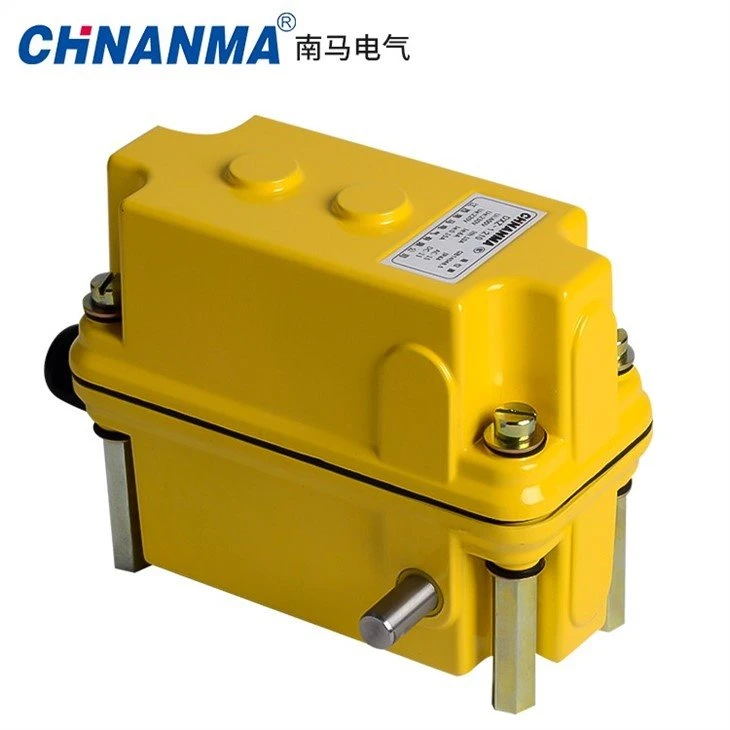

Uchder Codi Twr Crane Uchder Terfynydd Amlbwrpas lliw melyn Dxz

Gelwir cyfyngwr teithio aml-swyddogaethol Dxz hefyd yn gyfyngydd teithio aml-swyddogaethol Dxz, cyfyngwr codi craen Dxz, cyfyngwr aml-swyddogaeth Dxz, cyfyngwr Dxz, cyfyngwr Dxz, switsh terfyn aml-swyddogaethol dxz. Mae cyfyngwr teithio aml-swyddogaethol math Dxz yn ddyfais amddiffyn diogelwch hanfodol ar gyfer craen

Mae switsh teithio aml-swyddogaeth Dxz, dyfais terfyn yn addas ar gyfer AC 50 Hz, foltedd i380 V, foltedd DC i gylched reoli 220 V, fel rheolaeth symudiad y mecanwaith teithio neu newid ei gyfeiriad symud neu gyflymder.

Gellir defnyddio cyfyngwr teithio aml-swyddogaethol math Dxz yn helaeth mewn adeiladu, porthladd, mwyngloddio a diwydiannau eraill o godi, trosglwyddo peiriannau trosglwyddo cydlynu rheolaeth a therfyn.

Mae gan gyfyngwr teithio aml-swyddogaethol math Dxz nodweddion cyfaint bach, aml-swyddogaeth, manwl gywirdeb uchel, terfyn y gellir ei addasu, amlochredd cryf a addasiad cynnal a chadw, gosod a defnyddio hawdd.

Gwybodaeth Sylfaenol:

Cais:

● arafiad dwy ffordd (neu larwm) a therfyn y craen.

● Gor-lifft a thros derfyn ac amddiffyniad isel (neu dros uchel).

● Osglediad terfynell ymlaen llaw (neu yn ôl) ac amddiffynfa derfynell.

● Amddiffyn cylchdro ymlaen a gwrthdroi.

● Mae'r cyfyngwr â synhwyrydd yn allbynnu signal trydan i offeryn arddangos ZXY.

● Gall efelychu ac arddangos lleoliad gofod y teithio ar unwaith.

● Mae'n addas ar gyfer rheolaeth a therfyn codi craen trawst dwbl, craen gantri a winsh.

Nodweddion:

● Maint bach.

● Llawer o swyddogaethau.

● Cywirdeb uchel.

● Terfyn addasadwy.

● Amlbwrpasedd cryf.

● Hawdd i'w gynnal, ei osod a'i addasu.

Paramedrau technegol:

● Yr amgylchedd gwaith: tymheredd amgylchynol: 233-328k (- 40 - + 55 ℃), lleithder cymharol: enwol na 90 %;

● cymhareb trosglwyddo: 1: 13--1: 960;

● cywirdeb lleoli ailadroddus: nid yw gwall ongl cam cof yn fwy na 0.005rad;

● Foltedd â sgôr: AC: 15v-250v; DC: 30V;

● cylched reoli: y gylched ddylunio safonol yw 1-4, y gellir ei chynyddu i 5-6 cylchedau rheoli yn unol ag anghenion defnyddwyr;

Gosod ac addasu:

Mae'r cam cof a'r switsh meicro sy'n cyfateb i siafft addasu cyfyngwr teithio aml-swyddogaeth Dxz fel a ganlyn:

A 、 1Z - 1T - 1WK ；

B 、 2Z - 2T - 2WK ；

C 、 3Z - 3T - 3WK ；

D 、 Z - 4T - 4WK ；

Rhaglen addasu:

1. Tynnwch y clawr uchaf, gwirio a thynhau'r sgriwiau 2-m3 × 55.

2. Llaciwch y cneuen M5.

3. Os oes angen, trowch y mecanwaith rheoledig i'r safle penodedig (dim llwyth), yna dylid newid y micro switshis sy'n cyfateb i weithred y mecanwaith ar unwaith. Hynny yw: addaswch y siafft addasu gyfatebol (z) i wneud i'r cof cam (T) wasgu cyswllt switsh micro (wk).

4. Tynhau'r cneuen M5. (rhaid tynhau'r cneuen, fel arall bydd anhwylder cof yn digwydd).

5. Dylai'r mecanwaith redeg dro ar ôl tro heb lwyth am sawl gwaith i wirio a yw lleoliad y cof yn gywir. (ailadroddwch yr addasiad uchod rhag ofn gwall).

6. Cadarnhau bod y swydd yn cwrdd â'r gofynion; tynhau'r cneuen M5 a gosod y clawr.

7. Ar ôl i'r mecanwaith weithio'n normal, mae angen gwirio a yw'r safle rheoli cof yn newid yn aml er mwyn ei gywiro mewn pryd.

Strwythur ac egwyddor weithio:

● 1.1 strwythur cyfyngwr teithio aml-swyddogaeth dxz: mae cyfyngydd teithio aml-swyddogaeth dxz wedi'i gyfansoddi â lleihäwr manwl uchel gyda chymhareb drosglwyddo fawr, mecanwaith rheoli cof mecanyddol a synhwyrydd wedi'i gydamseru â'i siafft allbwn.

● 1.2. Egwyddor gweithio cyfyngwr teithio aml-swyddogaethol math dxz: mae'r signal dadleoli cyfyngwr teithio aml-swyddogaethol math ofdxz wedi'i gydamseru â'r mecanwaith rheoledig wedi'i gysylltu â siafft fewnbwn y cyfyngwr ar ôl newid cyflymder y gêr newid allanol, ac yn cael ei drawsnewid yn dadleoliad onglog y siafft allbwn ar ôl newid cyflymder y lleihäwr craen.

Cyfarwyddiadau ar gyfer archebu:

● 1.1 swyddogaeth model cyfyngwr codi aml-swyddogaeth:

Yn ôl anghenion defnyddwyr, yn ôl yr enghreifftiau canlynol, y manylebau cynnyrch cywir a maint.

● 1.2 gweler gwybodaeth sylfaenol ar gyfer rhif cyfresol y gymhareb trosglwyddo safonol

Enghraifft 1: dxz-4/4

Hynny yw: nifer y dolenni rheoli ar gyfer y terfyn yw 4, a'r gymhareb drosglwyddo yw 1:60.

Enghraifft 2: dxz-6 / F.

Hynny yw: nifer y dolenni rheoli terfyn yw 6, ansafonol; y gymhareb trosglwyddo yw 1: 600.

Manylion y Cynnyrch:
